成都高新区体育中心
为2021年成都第31届世界大学生
夏季运动会重要比赛场馆之一

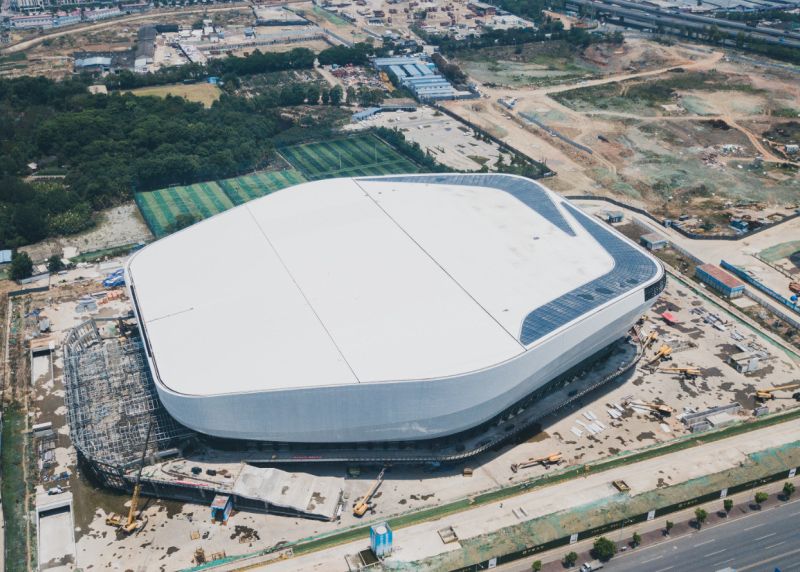

从高空俯瞰
三座瓷白色建筑
犹如一朵朵低空云朵
掩映在广阔的城市绿洲中
聚散结合,错落有致
成都高新区体育中心总建筑面积达20.16万平方米,由多功能体育馆、全民健身馆、服务中心等部分组成。其中,多功能体育馆总建筑面积约为8.3万平方米,为室内综合甲级体育馆,可容纳约12400位观众,将作为2021年成都大运会乒乓球赛事场馆。全民健身馆、服务中心投入使用后,市民们可以享受到健身、游泳等“一站式”体育文化服务。
该场馆以“韵动丝路、绿锈锦城”为设计理念,从距今已有两千多年历史的蜀锦中汲取灵感,场馆腰线如音符一般跃动于锦官城上,融入充满活力的城市绿洲。中建装饰所属深圳装饰项目团队从厚重的历史底蕴出发,用匠心、精工之志,走出了一座创新与历史交融、科技与筑梦并举的进阶之道。
980榀幕墙龙骨单元板块
块块不一样
成都高新区体育中心多功能馆为双层幕墙结构,内层为玻璃幕墙,外层为穿孔铝板,支撑玻璃及穿孔铝板的980榀龙骨单元板块每一块都不尽相同。设计人员需对各构件规格型号、构件加工样式及加工长度、构件之间相对位置尺寸、角度,构件之间连接方式等参数进行分析标注,每一个单元板块上都存有上百个数据,数据总量接近10万。
与幕墙龙骨单元相比,玻璃幕墙标准板占比在60%左右,设计加工难度相对较小,但牛腿和两块玻璃的间距仅有2mm,与缝衣针针孔长度相近,其安装难度犹如“针尖上的舞蹈”,一念之差就容易导致玻璃破碎。为了确保安装精度,每个施工人员都拿出超常规的细心和耐心,顺利完成多功能馆5153块和服务中心4503块玻璃安装。
装配式让工程进度如虎添翼
高新区体育中心三个场馆皆为双曲异形外倒双层幕墙结构,基层龙骨、牛腿、耳板等安装全部需空间三维测量定位,难度大、工效低。项目团队进场时,施工作业面尚未完成移交,如若等到工作面移交后再采用传统方式安装龙骨等部件,工期将有滞后的风险。
为实现如期履约,项目团队多次展开技术方案讨论,决定采用装配式施工方案进行龙骨安装。设计人员**对指导现场施工的三维模型图进行深化设计,配合装配施工单元板块出组装图,技术、物资、质量、劳务等人员随后做好方案策划及物资支撑。这一方案使得原本在高空进行的几十道工序全部集中在地面完成,从安全管控和质量管理方面让项目团队省心省力。
为了提升精度,项目团队在地面进行龙骨定位时就对各种尺寸严格校核,待每一道工序完成后,质量管理人员会对工序进行复测,合格后方可继续施工。
让幕墙安装插上科技的“手臂”
在安装幕墙玻璃初步阶段,项目团队曾采用汽车吊、电动吸盘、高空作业车三种机械设备,由8名施工作业人员相互配合进行安装。然而,此种安装方式效率不高,机械设备使用过多致使安全风险加大,人员投入较多,在紧张的工期面前,这一安装方式显然不合时宜。

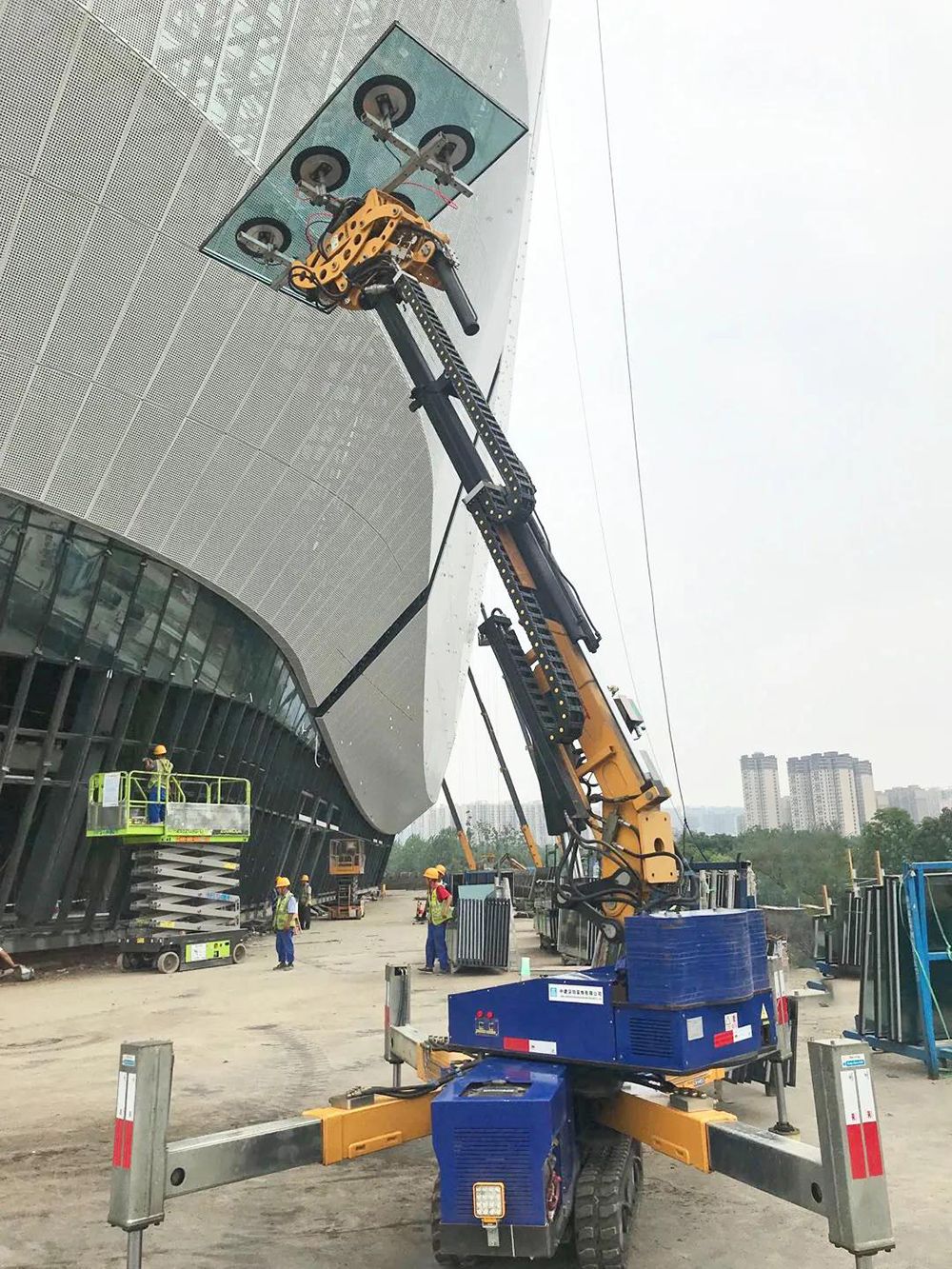

为进一步提升施工效率,项目团队在随后施工过程中果断采用公司自主研发的幕墙安装机器人——机械手臂,与传统安装方式相比,机械手臂显示出强大的优势,安装玻璃板块时只需4人组成的安装小组,即一名施工人员操作机械手臂,3名作业人员辅助板块就位及固定,并未降低整体安装速度。
删“简”就“繁”提升通透性
由于常规的“几字型”龙骨加强筋将影响馆内通透性,项目团队拟采用“一字型”龙骨加强筋,不过这一改变给项目增加了施工难度——“几字型”方式只需用钉固定,而“一字型”则需要焊接,质量控制更加严格。
面对这一难题,项目团队选择逆行而上,经过多次试验,在确保强度等功能不变的情况下,将“一字型”加强筋与穿孔铝板版面进行垂直安装,以确保内部视线不被遮挡,大幅提升了馆内的通透性。
项目团队核心成员
2020年2月,面对紧张的工期,成都高新区体育中心幕墙项目部在扎实做好防疫的基础上,积极协调解决施工人员紧缺问题,全力做好复工复产准备,成为成都市首批复工生产的项目之一。项目团队相继顺利完成“5.30”、“6.30”等多个重要节点,现正全力推进大运会场馆的进度,进行收边收口,以**呈现幕墙效果。
人民网新闻报道界面
川观新闻报道界面
随着幕墙施工正式进入收尾阶段
整个体育中心的弧面线条
犹如跃动的五线谱
为即将到来的大运会
谱写活力的乐章
为成都市增添又一新地标!
